Die Auswahl des richtigen Schraubmoduls ist entscheidend für einen stabilen, effizienten und reproduzierbaren Montageprozess. Abhängig von Schraubentyp, Zugänglichkeit der Verschraubungsstelle und Automatisierungsgrad stehen im RAPID Schraubenzuführsystem unterschiedliche Modulkonzepte zur Verfügung, die optimal auf die jeweilige Anwendung abgestimmt werden können.
Welche Arten von Schraubmodulen sind verfügbar?

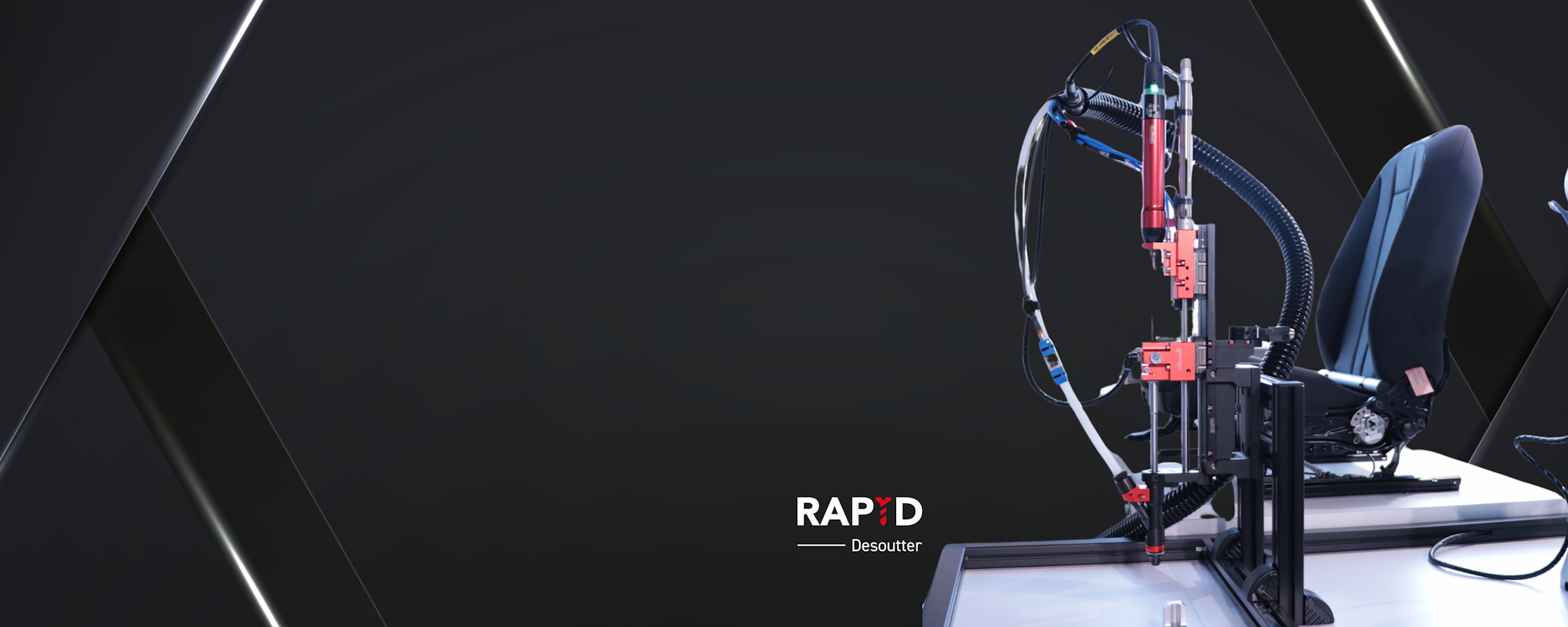

Schraubmodule sind ein wesentlicher Bestandteil moderner Schraubenzuführungen und automatisierter Montagesysteme. Sie stellen sicher, dass Schrauben, Muttern oder Bolzen schnell, zuverlässig und positionsgenau an die Schraubstelle gelangen. Das RAPID Schraubenzuführsystem von Desoutter bietet zwei etablierte Modulkonzepte, die je nach Schraubentyp, Zugänglichkeit des Schraubpunktes und Aufbau des Arbeitsplatzes eingesetzt werden.
Module mit automatischer Schraubenzuführung (pneumatische Zuführung) Bei dieser Lösung werden die Befestigungselemente in einem Wendelförderer oder Stufenförderer vereinzelt. Die Schrauben werden anschließend einzeln per Druckluft über einen Zuführschlauch direkt zum Schraubmodul transportiert. Dort positioniert das Modul die Schraube exakt über der Verschraubungsstelle, der Anzug erfolgt in der Regel mit einem gesteuerten Desoutter Schraubwerkzeug.
Diese Art der automatischen Schraubenzuführung bietet:
· sehr kurze Zykluszeiten
· hohe Prozesssicherheit
· ein ausgezeichnetes Kosten-/Taktzeit-Verhältnis
· optimale Eignung für hochautomatisierte Montagelinien
Pick-&-Place-Zuführmodule
Pick-&-Place-Module sind besonders geeignet für Anwendungen mit begrenztem Bauraum oder schwer zugänglichen Schraubpunkten. Die Schrauben werden ebenfalls über einen Wendelförderer oder Stufenförderer bereitgestellt. Über das Schraubmodul wird die Schraube aktiv entnommen und präzise an der Anzugsstelle positioniert, an welcher der Verschraubungsvorgang mit dem Desoutter Schraubwerkzeug durchgeführt wird.
Typische Vorteile dieser Lösung sind:
· hohe Flexibilität bei unterschiedlichen Schraubentypen
· Einsatz in Roboter- und Handarbeitsplätzen
· kompakte Bauweise für enge Montagestationen
Alle RAPID Schraubmodule sind sowohl für automatisierte Stationen als auch für manuelle Anwendungen verfügbar.
Welche Zuführsysteme und Zubehörkomponenten sind verfügbar?
Für eine zuverlässige Schrauben- und Mutternzuführung stehen bei Desoutter verschiedene Zuführsysteme zur Verfügung.
Stufenförderer sind mit einem Fassungsvermögen von 2 l oder 5 l erhältlich. Sie ermöglichen einen besonders schonenden Transport, reduzieren Reibung und Geräuschentwicklung und eignen sich ideal für Befestigungselemente mit empfindlichen Oberflächen oder Beschichtungen.
Wendelförderer (Topfförderer) sind in Ausführungen mit 0,4 l, 1 l oder 3 l verfügbar. Sie zeichnen sich durch ein robustes, einfaches Design und eine hohe Wartungsfreundlichkeit aus und sind eine bewährte Lösung für Standard-Schrauben und Muttern.
Ergänzend dazu steht eine breite Auswahl an Zubehör zur Verfügung, um die Schraubenzuführung optimal an den Prozess anzupassen:
· Bunker (Hopper) Modelle mit einem Volumen von 5 l bis 200 l zur Erhöhung der Lagerkapazität für das Verbindungselement und zur Reduzierung von Nachfüllintervallen
· Schraubenweiche / Verteiler zur gezielten Verteilung von Befestigungselementen auf mehrere Schraubmodule oder Zuführschrauber
· Präsenter zur Positionierung des Entnahmepunkts nahe an der Schraubstelle bei Pick-&-Place-Anwendungen
· Partikelreiniger zur Entfernung von Metallabrieb und Rückständen vor dem Eintritt in das Schraubmodul
· Schraubenlängenprüfung als Poka-Yoke-System für Anwendungen mit ähnlichen Schrauben
· Manuelle Entnahmebox als sichere Alternative mit abgezählten Schrauben alternativ zur offenen Bereitstellung
· Bremseinheit zum Bremsen und zur Zwischenspeicherung einzelner Schrauben vor dem Schraubmodul - zur Reduzierung von Zykluszeiten
Kann das RAPID System verschiedene Schraubentypen verarbeiten?
Ja, das RAPID Schraubenzuführsystem ist für die Verarbeitung unterschiedlicher Befestigungselemente ausgelegt. Dazu zählen:
· Schrauben
· Muttern
· Bolzen
Das System unterstützt zudem das Mischen und Verteilen verschiedener Befestigungselemente innerhalb einer Montagelinie. Ein einzelner Wendelförderer oder Stufenförderer kann mehrere Schraubmodule versorgen, während ein Modul gleichzeitig von mehreren Zuführern gespeist werden kann. Dadurch eignet sich RAPID ideal für komplexe und flexible Montageprozesse.
Wie gewährleistet das RAPID System Qualität und Zuverlässigkeit?
Das RAPID System setzt auf ein präventives Design, das Prozessstörungen bereits im Ansatz minimiert. Eine optimierte Fördergeometrie, kontrollierte Führungsschienen und der Luftimpulsauswurf falsch ausgerichteter Schrauben reduzieren das Risiko von Staus auf ein Minimum.
Zur weiteren Qualitätssicherung tragen folgende Funktionen bei:
· optionaler Partikelreinigungsmodus vor Eintritt in die Zuführschläuche
· werkzeuglose Störungsbeseitigung für minimale Stillstandszeiten
· geringer Wartungsaufwand mit leicht zugänglichen Verschleißteilen
Die Prozessüberwachung erfolgt in Echtzeit:
· Sensoren prüfen die Anwesenheit der Schraube vor der Verschraubung
· Drehmoment- und Winkelwerte werden vollständig erfasst und dokumentiert
· lückenlose Rückverfolgbarkeit durch Integration mit Desoutter Schraubwerkzeugen
Zusätzlich wird jedes RAPID Schraubenzuführsystem vor Auslieferung einem realitätsnahen 5.000-Zyklen-Test unterzogen.
Ist das RAPID Schraubenzuführsystem CE-zertifiziert?
Ja, alle RAPID Schraubenzuführsysteme sind CE-zertifiziert und erfüllen die geltenden europäischen Sicherheits- und Qualitätsanforderungen.
Wie erhalte ich eine maßgeschneiderte RAPID Lösung?
Desoutter verfügt über ein spezialisiertes Expertenteam, das eine individuell konfigurierte Lösung für Ihre Anwendung entwickelt. Die Auslegung erfolgt unter Berücksichtigung von Schraubentyp, Taktzeit, Automatisierungsgrad und Qualitätsanforderungen.
Mit welchen Robotersystemen ist RAPID kompatibel?
RAPID lässt sich problemlos in verschiedene Automatisierungssysteme integrieren, darunter:
· Industrieroboter
· kollaborative Roboter (Cobots)
· SCARA-Roboter
· XY-Achssysteme
Gibt es eine elektrische Version der RAPID Schraubenzuführung?
Ja, mit eRAPID bietet Desoutter die elektrische Weiterentwicklung des RAPID Schraubenzuführsystems. eRAPID wurde für moderne Montagelinien konzipiert und ermöglicht:
· höhere Präzision
· erweiterte Steuerungs- und Überwachungsfunktionen
· eine besonders einfache Integration in digital vernetzte Produktionsumgebungen
Mit seinen modularen Schraubmodulen, flexiblen Zuführsystemen und umfangreichen Qualitätsfunktionen bietet RAPID eine zukunftssichere Lösung für unterschiedlichste Montageanforderungen. Ob hochautomatisierte Linie, Roboterzelle oder manueller Arbeitsplatz – das System lässt sich individuell konfigurieren und zuverlässig in bestehende Produktionsumgebungen integrieren. Für eine optimale Auslegung unterstützt Sie das Desoutter Expertenteam von der Analyse bis zur Umsetzung.
