自动送钉机（自动锁螺丝机）能够有效节省人力成本、提高产线节拍、管控装配质量隐患，已成为现代制造业的标配设备。但面对不同螺钉规格、不同送钉方式、不同料斗类型，如何搭配方案？
如果您正准备上线自动送钉设备，本文将从 螺钉通过性、吹送软管匹配、末端送钉方式、供料单元选型四个维度，为您提供一套实用的选型指南。
01 螺钉的通过性与吹送软管——第一步：评估螺钉尺寸
从成本和供应商角度看，使用圆形送钉管是最理想的方式。因此在项目前期，必须对螺钉的关键尺寸进行评估，以确保设备顺利运行，并便于后期易损件（送钉软管）的采买。

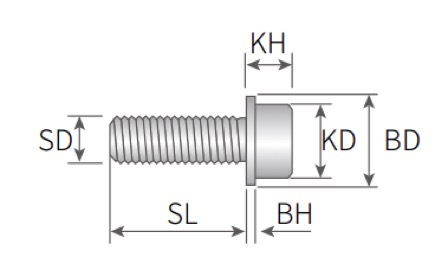

必备螺钉尺寸参数
| 参数 | 说明 | 示例值 |
|---|---|---|
| BD / KD | 螺钉头部最大直径 | 6.0 / 8.0 mm |
| KH | 螺钉头部厚度 | 3.0 mm |
| SD | 螺纹直径 | 4.0 mm |
| SL | 螺纹段长度 | 14.0 mm |
| 送钉管内径 | 推荐比BD大1mm左右 | 10.0 mm |
这些尺寸直接决定了螺钉能否在送钉管中顺利吹送（常见问题包括螺钉翻转和软管卡钉），螺栓尺寸问题，可能会造成螺钉翻转、软管卡钉等状况，对此，我们推荐螺栓与软管的尺寸搭配如下：
螺钉翻转风险：长径比经验值
长径比 = (SL + KH) / BD
经验结论：该比值在 1.5 ~ 4 之间最为理想，超出此范围螺钉在管内翻转的概率显著增加。

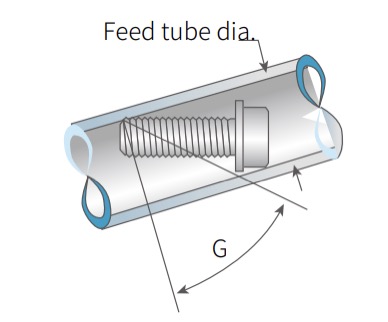

软管卡钉风险：斜角 G
斜角 G 反映了螺钉头部与管壁的接触角度。如果计算出的 斜角 G < 35° ，意味着用吹送管送钉会变得非常困难，卡钉率大大上升。此时需要定制特殊吹钉管，成本较高，不适合小批量设备采购。
送钉管内径选择原则
-
最理想：送钉管内径 = 螺钉头部最大直径（BD）+ 1 mm
-
内径过大 → 吹钉时需要消耗更多压缩空气（气量浪费）
-
内径过小 → 斜角变小，频繁卡钉，得不偿失
02 根据产品特点选择末端送钉方式
自动送钉系统的末端（即螺钉从软管出口到拧紧位置的传递方式）直接影响节拍、可靠性和适用场景。以下为五种主流方式对比：

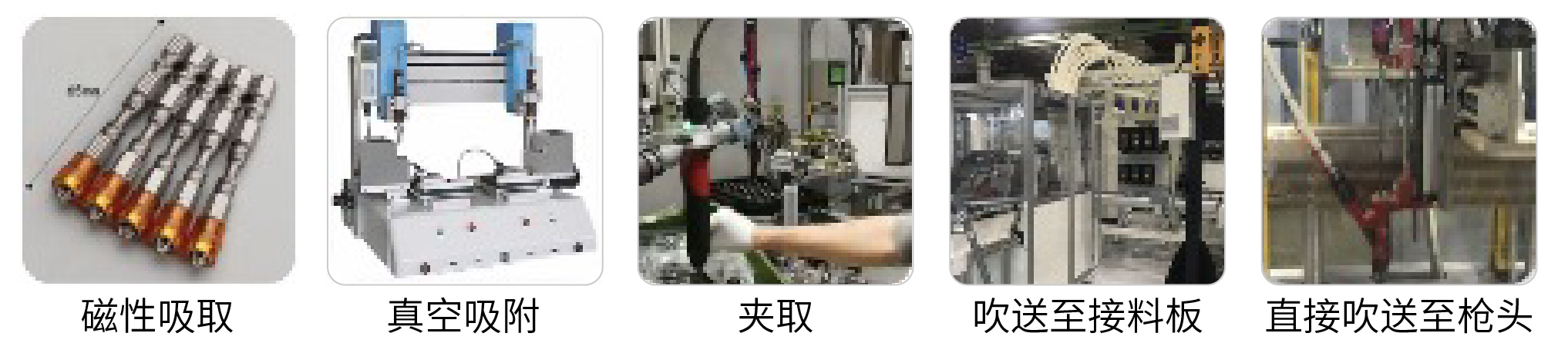

| 送钉方式 | 原理 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| 磁性吸取 | 磁铁吸住螺钉头部 | 简单易用 | 不适用掉钉管控严格场合以及不锈钢螺钉 | 一般场合，普通螺钉 |
| 真空吸附 | 负压吸住螺钉 | 可通过负压检测螺钉是否掉落 | 对螺钉表面清洁度有要求 | 大部分场合 |
| 夹取 | 机械夹爪抓取螺钉 | 可处理异形件 | 节拍较慢 | 异形螺钉 |
| 吹送至接料板 | 螺钉吹到接料板 | 适合多螺栓规则排布 | 变速箱合箱、差速器固定螺栓等 | |
| 直接吹送至枪头 | 螺钉直接送入拧紧头 | 节拍最快，无中间步骤 | 造价高，对螺钉尺寸一致性要求高 | 高节拍工位（如汽车零部件等） |
03 供料单元（料斗）选型：圆盘式 vs 台阶式
自动送钉方案中，料斗主要起到帮助螺钉排序的作用，将散装螺钉排序并逐个输出。一般根据螺钉规格和清洁度要求选择。
| 圆盘式料斗 | 台阶式料斗 |
|---|---|
 |
 |
圆盘式料斗
-
工作原理：依靠底部振动，使螺钉沿螺旋台阶前进，进入排料机构。
-
适用场景：
-
规格较小、长径比不大的螺钉
-
结构简单，性价比高，应用最广
-

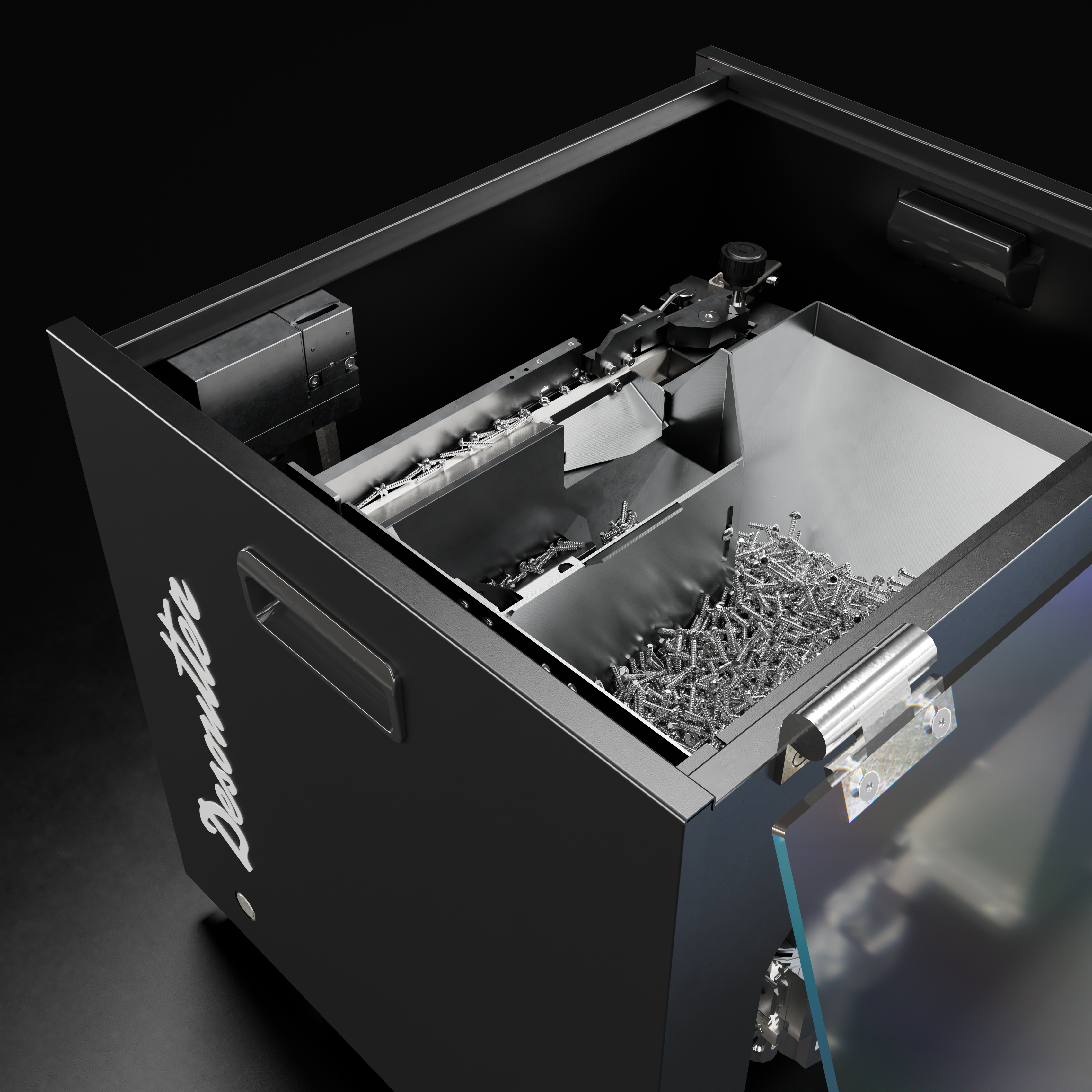

台阶式料斗
-
工作原理：台阶式提升，螺钉受到的振动与摩擦更少，噪音更低，可集成清洁模块。
-
适用场景：
-
涂胶螺钉（对杂质敏感）
-
尺寸较大的螺栓或长螺栓
-
需要匹配清洁除尘装置的场合
-
进阶配置：
产线螺钉消耗量大 → 可集成补料仓，自动补料，减少人工加料频率。
一个料斗为多把拧紧枪供料 → 需搭配分配器。
| 补料仓 | 分配器 |
|---|---|
 |
 |
04 数据追溯需求：可选的传感器集成
如果您有全过程拧紧数据追溯的需求（如扭矩、角度、曲线、到位检测等），马头动力工具送钉机可按需集成以下传感器：
| 图片 | 感器类型 | 功能 |
|---|---|---|
 |

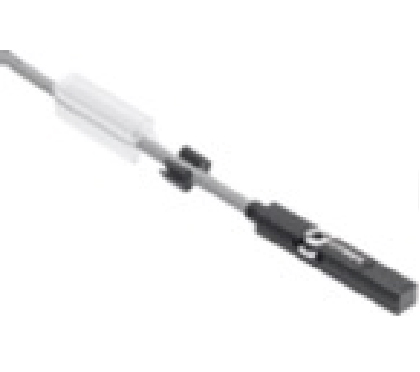

初始位置传感器 | 检测 SEL/SRL 气缸是否在初始位置 |
 |
下料机构传感器 | 控制/检测下料机构动作 |
 |
螺钉到位传感器 | 检测螺钉是否通过送钉管到达末端 |
 |
深度传感器 | 检测工具是否拧紧到指定深度 |
 |
余料传感器 | 检测震动料斗内螺钉余量，缺料时报警 |
05 马头动力工具送钉机的两大核心优势
提高产线节拍是自动送钉最显著的收益，但卡钉率和披头耐用度（批头更换效率） 直接影响实际使用体验。
优势一：超低卡钉率 + 10~20秒快速恢复
卡钉是当前所有送钉机都无法完全避免的问题，但马头动力工具在料斗、导轨及入料口处进行了大量优化设计。
-

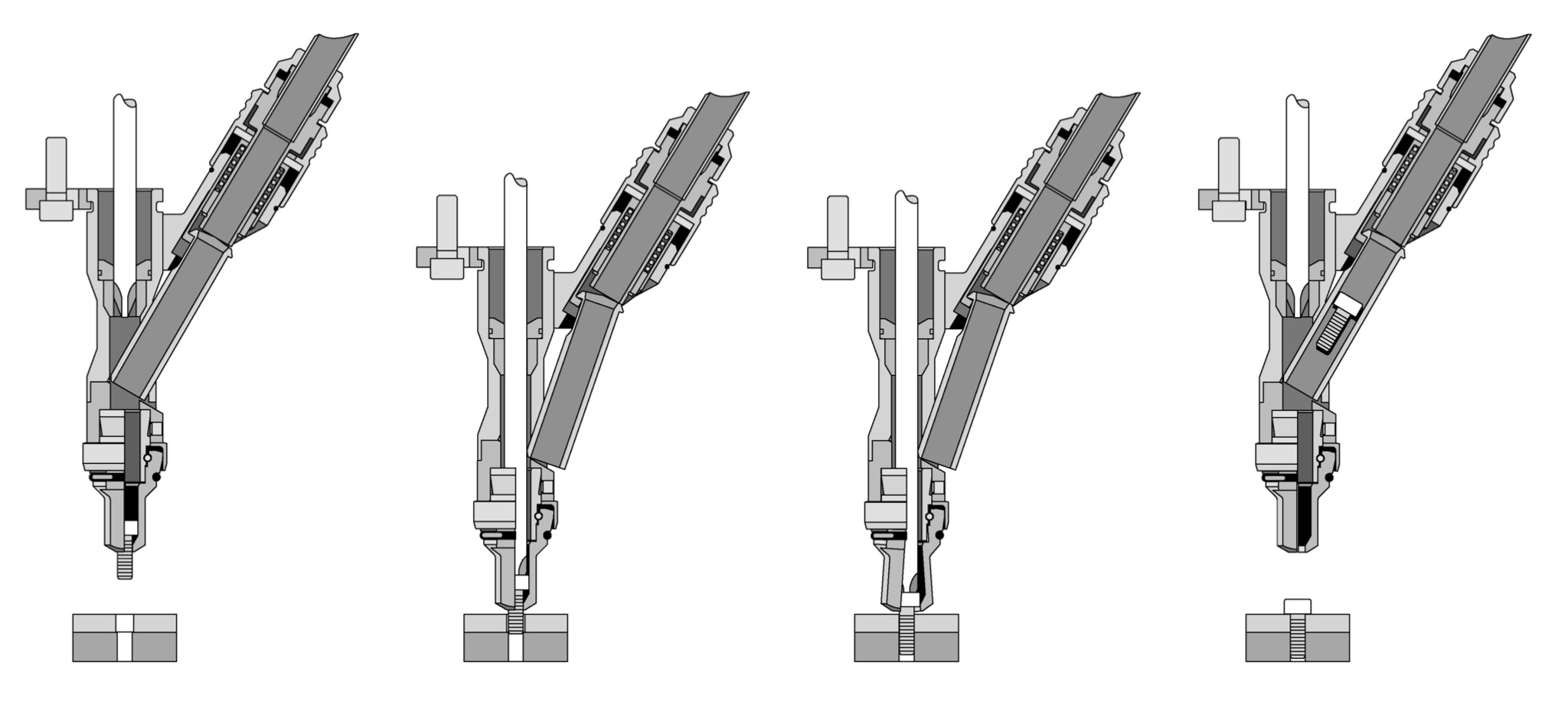

摆臂式料道设计：保证螺钉更稳定地进入前端夹嘴
-

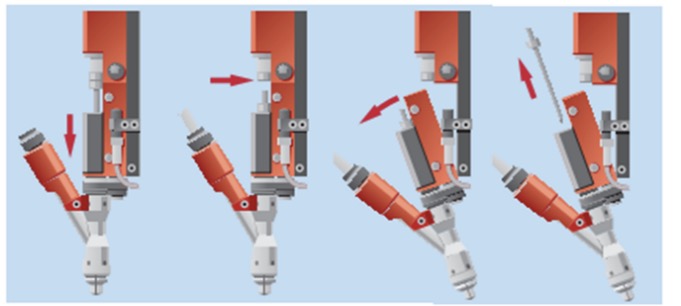

卡钉后10~20秒恢复生产：特殊快拆结构，无需工具即可取出卡钉螺钉
优势二：批头耐用度及10秒快速更换
披头作为易损件，必然需要定期更换。马头动力工具独特设计的快换批头机构，可以快速精准地调节批头 Z 轴位置，实现 10秒内完成批头更换，大幅缩短停线时间。
优良的金属加工工艺也让马头原装披头更加耐用，降低更换频率。
总结：怎样的组合适合您？
通过以上四步评估——螺钉尺寸 → 末端送钉方式 → 料斗类型 → 是否集成传感器和数据追溯，您已经可以初步确定自动送钉机的选型方向。
小测试：
车间计划上一台设备用来输送螺母到拧紧位置，实现提高生产节拍的目的，参考的设备方案中最理想的是（ ）？
A. 圆盘式料斗 + 吹送至枪头式设备
B. 台阶式料斗 + 吹送至枪头式设备
C. 圆盘式料斗 + 夹取式设备
D. 不能用自动送钉设备
